Anemômetro de tubo de Pitot para altas velocidades de vazão
Para velocidades de até 80 m/s / Determina adicionalmente pressão diferencial, vazão e temperatura / Memória / Inclui software para análise de dados em tempo real

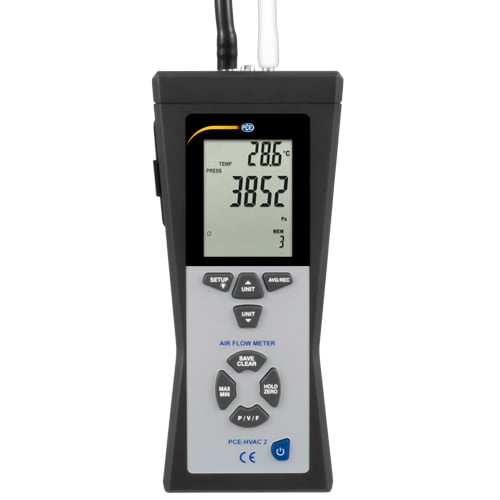

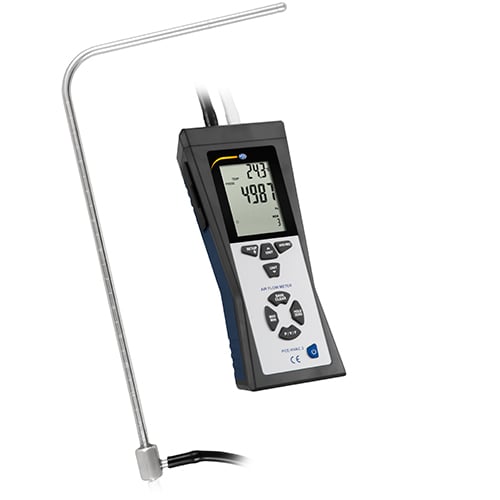

O PCE-HVAC 2 é um anemômetro de tubo de Pitot da PCE Instruments para medir pressão diferencial, vazão, velocidade do ar e temperatura. O anemômetro, fornecido com um tubo de Pitot tipo L, mede velocidades do ar de até 80 m/s. Este anemômetro de tubo de Pitot permite selecionar as unidades m/s, nós, km/h, mph e pés/min.

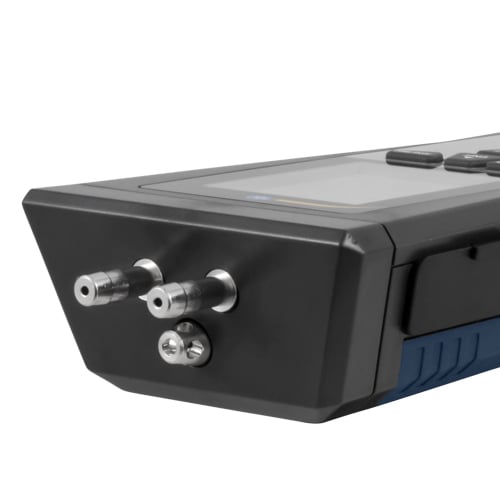

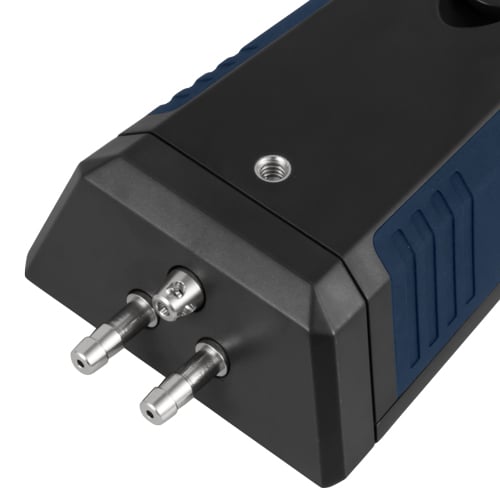

O tubo de Pitot tem 33,5 cm de comprimento e apenas 8 mm de diâmetro. Graças a essas dimensões, você pode usar o anemômetro de tubo de Pitot em locais de difícil acesso, pequenos orifícios e tubos. O fabricante PCE Instrument equipou o dispositivo com alguns recursos muito práticos, tornando-o um equipamento versátil. Se desejado, o anemômetro de tubo de Pitot pode ser montado em um tripé, pois possui uma rosca na parte inferior. Isso é útil porque permite que o usuário tenha as duas mãos livres para operar o tubo de Pitot. Ambos os tubos de conexão (mangueiras de pressão) têm 85 cm de comprimento cada e se conectam à parte superior do anemômetro de tubo de Pitot e a outra extremidade ao tubo de Pitot em forma de L.

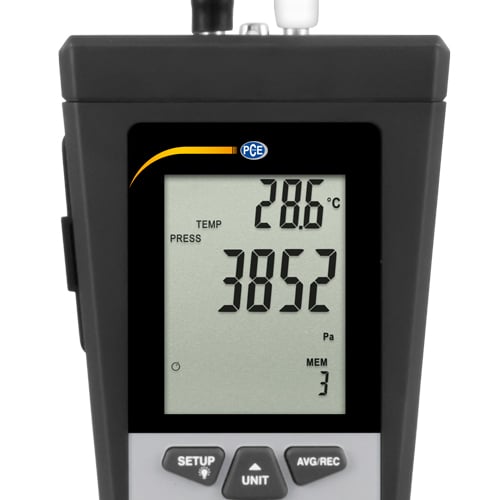

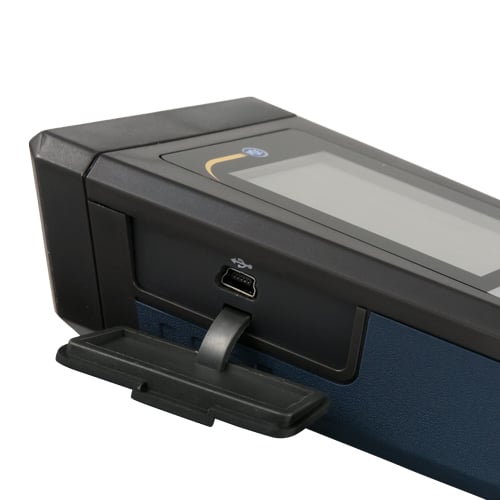

Para facilitar a leitura dos valores medidos em locais escuros, o fabricante integrou um visor LCD retroiluminado ao anemômetro de tubo de Pitot. A memória interna do anemômetro de tubo de Pitot permite armazenar até 99 valores por parâmetro. Isso permite salvar dados a qualquer momento e recuperá-los posteriormente. O anemômetro de tubo de Pitot também permite registrar valores mínimos e máximos. Outro recurso muito útil do anemômetro de tubo de Pitot é a função HOLD, que congela o valor atual no visor. A interface USB conecta o anemômetro de tubo de Pitot ao software incluído na embalagem. Isso permite que você faça medições em tempo real. Para preservar a vida útil da bateria, o fabricante incluiu uma função de desligamento automático. É por isso que o anemômetro de tubo de Pitot desliga após um curto período de inatividade.
Áreas de aplicação do anemômetro de tubo de Pitot
O anemômetro de tubo de Pitot é usado principalmente em tecnologia de ventilação e ar condicionado. É ideal para determinar a velocidade do ar em dutos de ventilação, por exemplo. Suas diversas funções permitem que o anemômetro de tubo pitot seja utilizado em diversas outras áreas, como oficinas, indústrias e qualquer outro trabalho que exija a medição de altas velocidades do ar. O medidor é robusto, possui design ergonômico, visor retroiluminado e se destaca pela facilidade de operação e alta precisão. O anemômetro de tubo pitot da PCE Instruments é flexível no uso e mede com alta precisão, mesmo em condições adversas. Outra vantagem é a robustez da sonda metálica do tubo pitot. Todos esses recursos tornam este anemômetro de tubo de Pitot um dispositivo ideal para técnicos, instaladores e especialistas.
Como funciona um tubo de Pitot

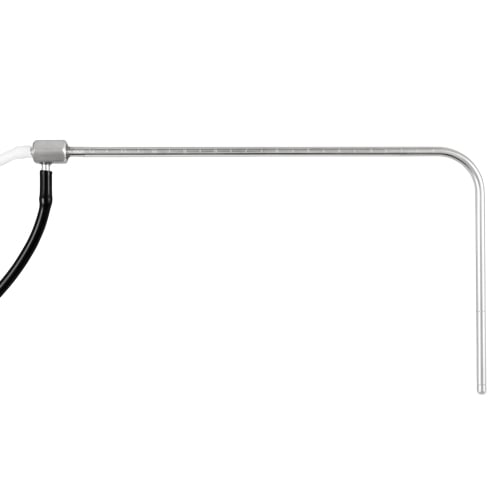

O anemômetro de tubo de Pitot consiste em dois componentes essenciais. De um lado, há o medidor de pressão diferencial e, do outro, o tubo de Pitot. O tubo de Pitot é geralmente um tubo de metal em forma de L com um furo na frente. As laterais também possuem furos anulares deslocados em 90°. Pequenos canais dentro do tubo de metal transmitem a pressão para o manômetro. Este mede a pressão diferencial entre a pressão total e a pressão estática.
Para medir a velocidade do ar com o anemômetro de tubo de Pitot, o tubo de Pitot deve ser posicionado paralelamente à direção do vento e contra a direção do vento. A pressão total gerada no orifício frontal é composta pela pressão estática e pela pressão dinâmica. A pressão estática é medida através dos orifícios laterais. A pressão dinâmica é calculada a partir da pressão total e da pressão estática conectadas ao manômetro. A pressão dinâmica é baseada em componentes de velocidade que, de acordo com a equação de Bernoulli, podem ser convertidas em velocidade do ar. O anemômetro de tubo pitot é, portanto, um dispositivo ideal para determinar a velocidade do ar.
Acessórios / Serviço
A PCE Instruments oferece dois tubos pitot de aço inoxidável diferentes, com comprimentos e diâmetros diferentes, como acessórios para este anemômetro PCE-HVAC.
A PCE Instruments também oferece um certificado de calibração ISO (item CAL-AM) para anemômetros, anemômetros e sensores em conformidade com a norma DIN ISO 9000. Os certificados de calibração são emitidos mediante solicitação. Você também pode nos enviar seu anemômetro para recalibração periódica ou anual.
